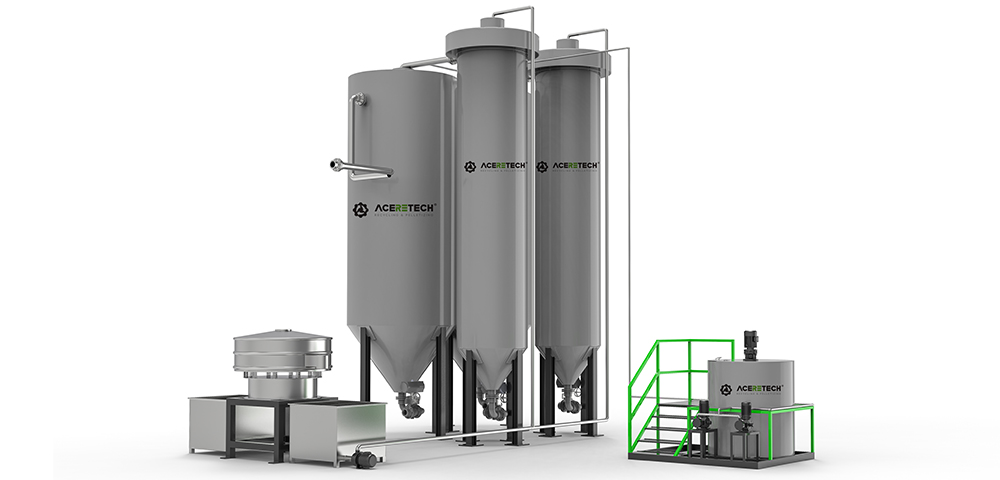

Sistema de reciclaje de tratamiento de agua WTS (3T/H)
Sistema de reciclaje de tratamiento de agua WTS (3T/H)
perfil del proyecto
En el proceso de limpieza de plástico, el proceso de lavado con álcali caliente generalmente se usa para limpiar el plástico, y las aguas residuales con álcali caliente se generarán durante el proceso de limpieza. Si las aguas residuales alcalinas calientes se descargan directamente a la estación de aguas residuales para su tratamiento, es necesario volver a agregar una gran cantidad de agentes químicos y calor, y el costo del tratamiento de aguas residuales de la estación de aguas residuales aumentará. Por eso, hemos equipado dispositivos de tratamiento de agua en línea, que pueden reducir en gran medida el consumo de energía y el uso de agentes químicos, y ahorrar costos operativos.
Ventajas de la tecnología de reciclaje en línea
A través de la tecnología de recuperación en línea del tratamiento de agua, el 80 % del agua alcalina caliente se puede recuperar y reutilizar después de la recuperación en línea y la eliminación del agua alcalina caliente en el proceso de limpieza.
1. No agregue ningún agente de tratamiento de agua adicional, puede realizar la recuperación de agentes químicos, reducir en gran medida el uso de reactivos químicos;
2. Recuperación de calor, proceso de procesamiento en línea corto, menos pérdida de calor, reduce el consumo de energía de calefacción;
3. Reutilización de aguas residuales, reducir el consumo de agua, reducir los costos de tratamiento de aguas residuales;
4. Alto grado de automatización, relación automática de concentración química;
5. La calidad del agua es estable y el efecto de limpieza es mejor.
Criterios de diseño
1. De acuerdo con la calidad de las aguas residuales y los requisitos de tratamiento, la ruta del proceso se seleccionará razonablemente, la tecnología de tratamiento se avanzará y la calidad del agua tratada deberá cumplir con el estándar de descarga.
2. Bajo la premisa de cumplir con los requisitos de tratamiento, se utilizarán las instalaciones originales tanto como sea posible para reducir la inversión, y se considerarán los requisitos de belleza en la planta.
3. Operación y administración convenientes, operación simple y mantenimiento simple. Los equipos y equipos son de alta calidad, buen rendimiento y funcionamiento estable.
Parámetro de diseño
1. Fuente de agua residual
Línea de limpieza de plantas de reciclaje de plástico, lavado con álcali caliente
2. Capacidad de tratamiento diseñada: 3m³/H
Tecnología de tratamiento
diagrama de flujo del proceso
Para nuestro sistema de filtración de agua alcalina caliente, el objetivo principal es eliminar el SS del agua y retener el agente en el agua. Este sistema adopta el proceso de precipitación + filtración.
Diagrama de flujo del proceso de la siguiente manera:
Introducción al proceso principal
a.Sistema Grille (pantalla redonda)
La criba vibratoria circular se coloca en el extremo líquido de la olla de lavado caliente, que separa principalmente las partículas más grandes en el agua alcalina saliente, lo que favorece el tratamiento de precipitación posterior y reduce el desgaste del equipo posterior.
Modelo: YZS1000 * 1 juego
Material principal: SUS304
b.Tanque de sedimentación
El tanque de sedimentación adopta un tanque de sedimentación de flujo vertical, el agua ingresa desde la tubería central en el medio del tanque de sedimentación de arriba a abajo, y el deflector de paraguas se proporciona en la parte inferior para hacer que las aguas residuales suban lentamente de manera uniforme, y el lodo y el agua se separan por gravedad, a fin de aclarar la calidad del agua.
La torre de almacenamiento de agua adopta una torre de agua vertical para almacenar el agua alcalina purificada y, al mismo tiempo, se agrega una pequeña cantidad de agentes a través del dispositivo de dosificación automática para ajustar el PH del agua alcalina de la mejor manera.
Torre de sedimentación: SLCDT-3000*1
Torre de agua caliente: RST-3000*1
Material: SUS304
c.Sistema de filtración
El sistema de filtración se compone principalmente de un tanque de agua intermedio, una bomba de filtro y una unidad de filtro prensa, y la pequeña materia en suspensión se intercepta después de filtrar las aguas residuales a través de la tela filtrante, se clarifica la calidad del agua y el lodo se deshidrata y se transporta para su tratamiento. .
Prensa de filtro: 630 * 1
Filtro: ZQX-30 tipo *2
d.Sistema de dosificación
El dispositivo de dosificación se compone de una bomba dosificadora, un cilindro de medicamento, un agitador, etc., que se utiliza para realizar la dosificación cuantitativa del medicamento. El dosificador automático se utiliza para ajustar el PH de las aguas residuales. El dispositivo de PH en línea controla la dosificación automática de la bomba dosificadora para lograr la estabilidad del PH de las aguas residuales dentro del rango requerido para el lavado con álcali caliente.
Dispositivo de dosificación automática: ZDJYZZ-1000 tipo * 1
Material: SUS304
FAQ
Q1. ¿Por qué es necesario que las líneas de lavado de plástico estén equipadas con un sistema de tratamiento y reciclaje de aguas residuales WTS?
A: Según las estrictas regulaciones ambientales globales de 2026, el vertido directo de aguas residuales del lavado de plástico conllevará multas cuantiosas. El sistema WTS de ACERETECH está diseñado específicamente para tratar aguas residuales que contienen fragmentos de etiquetas, pegamento, grasa y productos químicos generados durante el lavado de escamas de botellas de PET, películas de PE o bolsas tejidas de PP. Mediante tratamientos físicos y químicos (como floculación, sedimentación y filtración), el sistema logra una circulación de circuito cerrado del agua de lavado, lo que reduce el consumo de agua dulce en más del 80 %.
Q2. ¿Cómo ayuda el sistema WTS a los clientes a reducir los costos operativos (OPEX) de sus plantas de reciclaje de plástico?
A: El sistema WTS reduce los costos de tres maneras: primero, reduce significativamente la cantidad de agua corriente o subterránea que se compra; segundo, mediante un eficiente sistema de dosificación automática y tecnología de separación sólido-líquido, reduce la frecuencia de limpieza manual de los tanques de sedimentación; Finalmente, protege las bombas y boquillas de los equipos de lavado posteriores contra obstrucciones por partículas, lo que prolonga la vida útil de toda la línea de lavado. Normalmente, el ahorro en agua y costos de mantenimiento que supone invertir en un sistema WTS permite recuperar la inversión en un plazo de 18 meses.
Q3. ¿Qué tipos de impurezas puede procesar este sistema? ¿Admite la descarga automática de lodos?
A: El sistema WTS de ACERETECH está diseñado específicamente para la industria del reciclaje de plásticos y puede tratar eficientemente los sólidos en suspensión (SS), la demanda química de oxígeno (DQO), el color y los surfactantes residuales. El sistema integra un clarificador de placas inclinadas y un filtro prensa que comprime las impurezas de las aguas residuales en tortas de lodos secos, lo que permite la descarga y el tratamiento automáticos de los lodos, facilitando enormemente el posterior transporte y la eliminación de los residuos.
Q4. ¿Se puede integrar el sistema WTS con líneas de lavado existentes de otras marcas?
A: Sí, el sistema WTS de ACERETECH ofrece una alta compatibilidad y un diseño modular. No solo se integra perfectamente con la gama completa de líneas de lavado AWS de ACERETECH, sino que también puede integrarse como una unidad independiente en los sistemas de lavado de PET o PE/PP existentes de otras marcas. Nuestros ingenieros pueden personalizar la configuración según los requisitos de caudal de su fábrica (desde 10 m³/h hasta más de 100 m³/h).
Q5. ¿Cómo contribuye el sistema WTS al cumplimiento de los requisitos ESG y de huella de carbono en 2026?
A: A medida que los informes ESG se conviertan en una práctica habitual para las empresas en 2026, la huella hídrica se convertirá en un indicador crucial para evaluar a las empresas de reciclaje. El uso del sistema WTS puede mejorar significativamente la calificación ecológica de una empresa. Al reducir el vertido de aguas residuales y aumentar las tasas de reutilización del agua, los clientes pueden obtener más fácilmente la certificación PCR (Reciclado Post-Consumo) y el apoyo financiero relacionado, lo que mejora la competitividad de los gránulos de R-PET o R-PP en el mercado internacional.
