В процессе обработки ПЭТ контроль влажности перед экструзией является одним из важнейших факторов, определяющих качество конечного продукта.
Хотя ПЭТ-чипсы могут выглядеть сухими, они способны поглощать приблизительно 3000–4000 ppm влаги из окружающей среды во время обычного хранения и транспортировки. В процессе обработки расплавом эта остаточная влага может вызывать гидролитическую деградацию, разрывая молекулярные цепи ПЭТ и приводя к потере вязкости (IV).
Почему эффективная сушка важна
Недостаточная сушка перед обработкой позволяет остаточной влаге реагировать с полимерными цепями ПЭТ во время плавления. Эта реакция гидролиза снижает молекулярную массу и сохранение вязкости (IV), вызывая потерю прочности, образование внутренних пустот и потенциальные дефекты в конечном продукте.

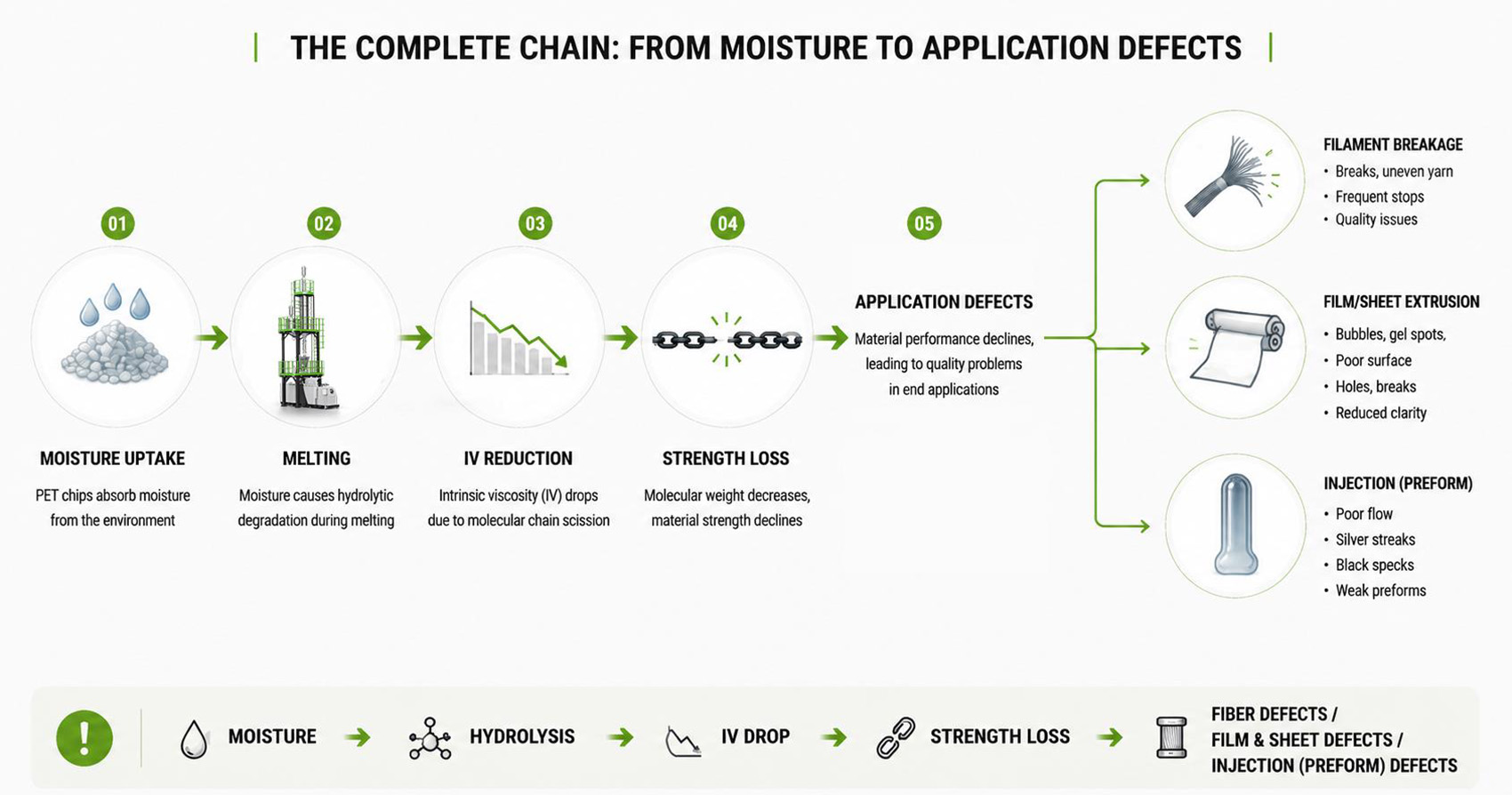

Влага → Гидролиз → Снижение характеристической вязкости (IV) → Потеря прочности → Дефекты изделия
Расчет снижения молекулярной массы вследствие гидролиза
M_n'=M_n/(1+(x M_n/1800))
Где:
• Mₙ — начальная среднечисловая молекулярная масса ПЭТ
• Mₙ′ — среднечисловая молекулярная масса после реакции гидролиза с водой
• x — содержание влаги (масс. %)
Для ПЭТ промышленного класса с начальным значением Mₙ ≈ 25 000 (что соответствует характеристической вязкости IV ≈ 0,8 дл/г) теоретическое снижение молекулярной массы при различном начальном содержании влаги можно рассчитать следующим образом:
| Содержание влаги |
Конечное Mₙ |
Потеря IV (оценка) | Качество |
| 3 ppm |
≈24960 | Пренебрежимо малое | Полное соответствие требованиям, стабильное прядение |
| 30 ppm | ≈24600 | Незначительное | Допустимое, но рискованное для нитей с высокой IV |
| 50 ppm | ≈24390 | ≈0.05 | Заметное снижение вязкости, снижение прочности нити |
| 100 ppm | ≈23810 | ≈0.07 | Ощутимая деградация, ухудшение качества нити с высокой IV |
| 300 ppm | ≈21700 | ≈0.08 | Сильное падение вязкости, низкий выход годной продукции |
| 3000 ppm | ≈10600 | ≥0.30 | Брак, непригодно для прядения, утилизация |

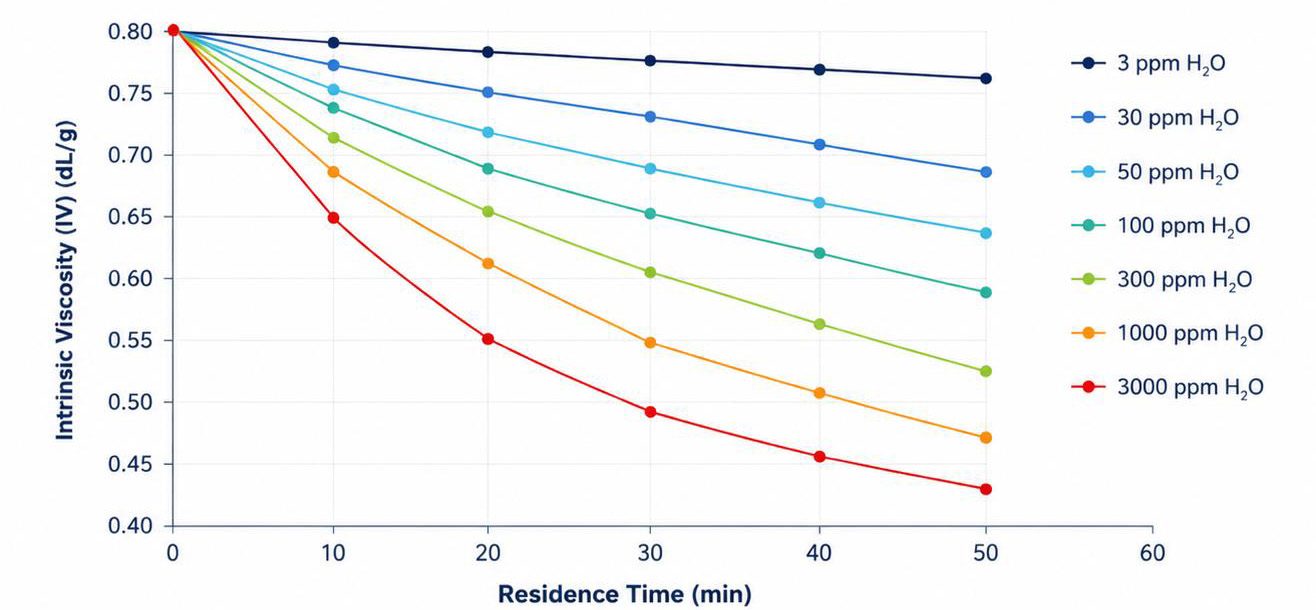

Деградация IV расплава ПЭТ в зависимости от времени пребывания и начального содержания влаги
ПЭТ с высокой IV требует более точного контроля влажности
ПЭТ с высокой характеристической вязкостью (IV 0,9–1,0) более чувствителен к остаточной влаге, чем стандартный ПЭТ. В процессе переработки расплава влага может вызывать гидролитическую деградацию, приводящую к разрыву молекулярных цепей, снижению IV и потере механических свойств.
Зависимость между вязкостью расплава ПЭТ, IV и температурой описывается формулой:
η_0=0.129(IV)^5.35 exp(6800/T)
Где η₀ — вязкость расплава при нулевой скорости сдвига, IV — характеристическая вязкость, а T — абсолютная температура (К). С ростом показателя характеристической вязкости (IV) требования к стабильности условий переработки ПЭТ возрастают. Поэтому эффективная сушка критически важна для минимизации гидролиза, сохранения вязкости (IV) и обеспечения стабильного качества переработанного ПЭТ.
Сравнение технологий сушки ПЭТ: эффективность удаления влаги
| Технология сушки |
Остаточная влажность |
Время кристаллизации | Время сушки | Критические параметры | Энергопотребление |
| Двухколонная адсорбционная сушилка (молекулярное сито) | 30-200ppm | 60-90min | 240-360min | Точка росы, время, температура | 140kwh/T |
| Роторная адсорбционная сушилка (сотовый ротор) | 60-200ppm | 60-90min | 240-360min | Точка росы, время, температура | 160kwh/h |
| Вакуумная сушилка |
15-50ppm |
60-90min | 60-120min | Уровень вакуума, время, температура | 110kwh/T |
Примечание: Приведенное выше сравнение основано на использовании ПЭТ с начальным содержанием влаги 10 000 ppm. Фактические результаты могут варьироваться в зависимости от свойств материала и условий эксплуатации.
Технологии сушки ПЭТ от ACERETECH: от осушения воздуха до вакуумной сушки
| Параметр сравнения | Двухколонная адсорбционная сушилка / Роторная сушилка (сотовый ротор) | Система ACERETECH VacuPure |
| Изображение для справки |
 |
 |
| Остаточная влажность после сушки |
30-200ppm |
15-50ppm |
| Принцип работы | Используется непрерывно вращающийся сотовый адсорбционный ротор для подачи сухого воздуха со стабильно низкой точкой росы. | Удаление влаги из ПЭТ происходит в вакууме, что ускоряет диффузию влаги и снижает термическую нагрузку. |
| Эффективность удаления влаги | Обеспечивает стабильное осушение благодаря непрерывной подаче воздуха с низкой точкой росы. | Позволяет эффективнее удалять влагу и достигать более низких показателей остаточной влажности. |
| Влияние на качество ПЭТ | Обеспечивает равномерную сушку и стабильные условия переработки. | Минимизирует гидролитическую деградацию, защищает молекулярные цепи и улучшает сохранение вязкости (IV). |
| Эффективность сушки | Подходит для процессов непрерывной кристаллизации и предварительной сушки. | Ускоренная диффузия влаги в вакууме сокращает время сушки и повышает эффективность. |
| Энергоэффективность | Конструкция с сотовым ротором снижает сопротивление воздушному потоку и повышает энергоэффективность по сравнению с традиционными адсорбционными сушилками. | Более низкие требования к температуре сушки снижают энергопотребление и минимизируют риск окисления. |
| Защита материала | Структура осушителя, не образующая пыли, предотвращает загрязнение материала в процессе сушки. | В условиях вакуума ПЭТ защищен от воздействия кислорода, что сводит к минимуму повреждения вследствие окисления и обеспечивает эффективную дезактивацию и удаление летучих веществ. |
| Типичные области применения | Предварительная сушка ПЭТ-флекса, линии переработки ПЭТ, производство волокна, пленок и листов из ПЭТ. | Переработка по схеме «бутылка в бутылку» (bottle-to-bottle), переработка ПЭТ с высокой характеристической вязкостью (IV), получение rPET пищевого качества. |
Если вы сталкиваетесь с нестабильностью показателя IV, обрывами нитей, высоким уровнем брака или проблемами качества при таких процессах, как формование волокон, литье преформ, производство пленок, листов или упаковочных лент из ПЭТ, причиной может быть недостаточная сушка и гидролиз, вызванный влагой.
Избыточная влажность при переработке ПЭТ может привести к деградации молекулярных цепей и снижению IV, что влечет за собой различные дефекты продукции, в том числе:
• Формование волокон: обрывы нитей, снижение прочности волокна и нестабильное качество продукции.
• Литье преформ: серебристые разводы, черные точки, снижение прочности преформы и ухудшение характеристик при выдувном формовании.
• Экструзия пленок и листов: пузыри, гелевые включения, дефекты поверхности, снижение прозрачности и ухудшение механических свойств.
• Производство упаковочных лент: снижение прочности на разрыв, нестабильность размеров и разрыв ленты в процессе эксплуатации.
С учетом ваших конкретных требований к технологическому процессу, марки ПЭТ и производственной мощности, компания ACERETECH предлагает индивидуальные решения для сушки, включая сушилки с сотовым адсорбционным ротором, двухколонные сушилки с молекулярными ситами и передовые системы вакуумной сушки.
Для таких ответственных задач, как производство высококачественного rPET (переработанного ПЭТ) и выпуск ПЭТ-продукции пищевого назначения, наша передовая система вакуумной сушки обеспечивает превосходные показатели дезактивации и удаления летучих веществ, одновременно сохраняя молекулярные свойства ПЭТ и стабильность показателя IV.
Мы предоставляем нашим партнерам по всему миру бесплатные услуги по проведению индивидуальных испытаний, включая анализ влажности, оценку технологического процесса и технические консультации.
Надеемся на установление долгосрочного и взаимовыгодного сотрудничества.
