Estudio de caso sobre el triturado de fibra de PA6: Trituradora de eje único serie HS para residuos de fibra de nailon largos y enredados

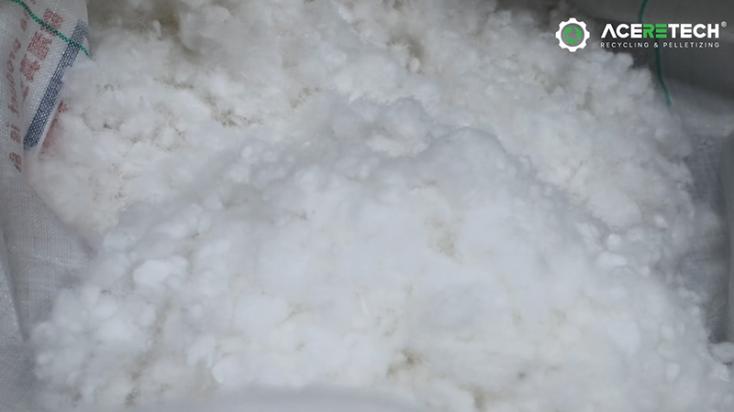

El material procesado en este tipo de aplicación puede incluir:

• Residuos de hilo de PA6
• Residuos textiles de nailon
• Residuos de fibra industrial
• Rechazos de producción de PA6
• Recortes de fabricación textil
• Haces de fibra
• Residuos de fibra enredada
• Tejido para airbags
• Fibra de alfombras
• Cuerdas industriales
• Materiales fibrosos no tejidos
• Residuos de redes de pesca

El estado físico de estos materiales puede variar considerablemente.
Algunos materiales pueden entrar en la máquina como fibras sueltas, mientras que otros pueden llegar en forma de haces de fibra compactos, masas enredadas, restos de hilo o recortes de producción irregulares.
Esta variabilidad convierte a la alimentación estable en uno de los factores clave del proceso de triturado.

El principal desafío de esta aplicación no radica simplemente en la dureza del PA6.
Reside en la forma física de los residuos de fibra.

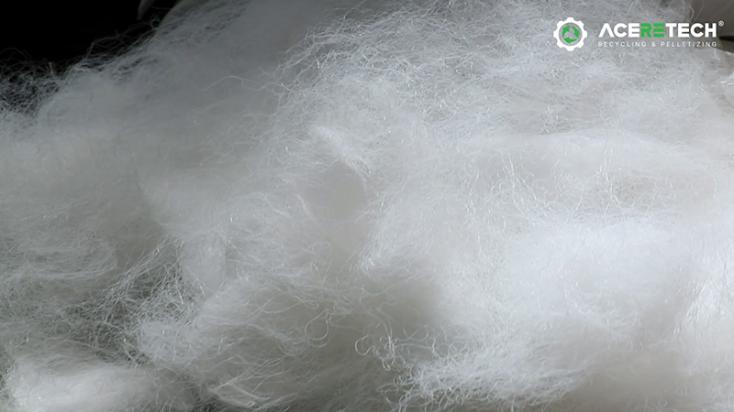

Las fibras de PA6 suelen ser:
• Largas
• Flexibles
• Resistentes
• Ligeras
• De baja densidad aparente
• Propensas a enredarse

Durante el triturado, estas características pueden ocasionar diversos problemas. Enrollamiento de fibras
Las fibras largas pueden enrollarse alrededor del rotor en lugar de entrar eficientemente en el área de corte.

Formación de puentes de material
Las fibras sueltas y enredadas pueden formar puentes dentro de la tolva, interrumpiendo el flujo de material.

Alimentación inestable
Debido a la baja densidad aparente de los residuos de fibra, puede resultar difícil mantener una alimentación estable hacia la cámara de trituración.

Acumulación de material
Las fibras enredadas pueden acumularse alrededor del rotor o dentro de la cámara de corte si el material no se guía eficazmente hacia la zona de corte.

Por lo tanto, el requisito clave para esta aplicación no es simplemente un sistema de corte potente.
La máquina también debe garantizar una alimentación estable y una guía eficaz del material durante la trituración.

Para esta aplicación con fibras de PA6, la trituradora de eje único de la serie HS está configurada para adaptarse a las características específicas de los materiales de fibra larga y flexible.

Las funciones principales del sistema son:
Alimentación controlada → Empuje hidráulico → Guía del material → Trituración → Reducción de tamaño

La máquina combina varias características de diseño para facilitar este proceso:

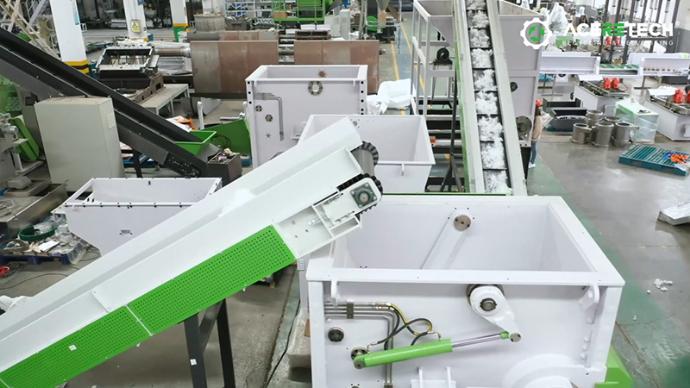

• Alimentación mediante cinta transportadora
• Sistema de empujador hidráulico
• Tolva con sistema anti-puente
• Estructura en espiral anti-atasco
• Rotor en V
• Sistema de accionamiento de alta resistencia
• Control inteligente por PLC

En conjunto, estas características ayudan a que el material entre en la zona de corte de manera más constante y reducen los problemas asociados con el enrollamiento de fibras y la formación de puentes.

Los residuos de fibra de PA6 sueltos tienen una densidad aparente relativamente baja y pueden resultar difíciles de alimentar manualmente de forma estable.

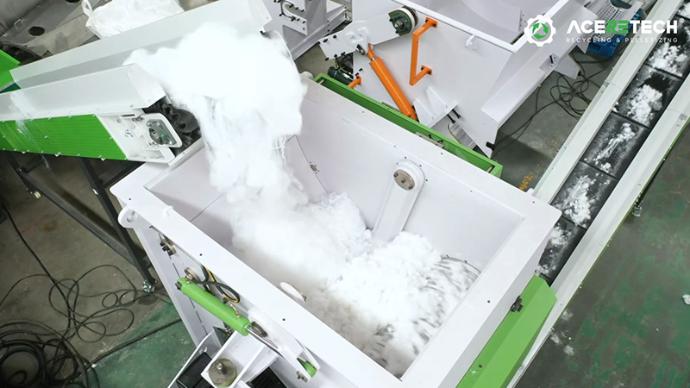

Por ello, el sistema utiliza una cinta transportadora para trasladar el material hacia la cámara de trituración.
La cinta proporciona un flujo de material más controlado y reduce la necesidad de alimentación manual.
Esto resulta especialmente útil para residuos de fibra irregulares, ya que el material puede transferirse continuamente desde el área de alimentación hacia la trituradora, en lugar de cargarse manualmente de forma directa en la tolva.

Una vez que el material entra en la tolva, el empujador hidráulico ayuda a desplazar la fibra hacia el rotor.
Esto es especialmente importante en el caso de residuos de fibra sueltos o enredados. El empujador hidráulico ayuda a solucionar problemas tales como:
• Formación de puentes de material
• Contacto insuficiente del material con el rotor
• Interrupciones en la alimentación
• Flujo de material inestable
En lugar de depender únicamente de la gravedad, el sistema hidráulico empuja activamente el material hacia la zona de corte.
Esto contribuye a mantener un proceso de trituración más estable al procesar materiales fibrosos de baja densidad.

Uno de los desafíos al procesar fibra de PA6 es que las fibras sueltas pueden formar masas enmarañadas dentro de la tolva.
Estas masas pueden impedir que el material descienda con normalidad.

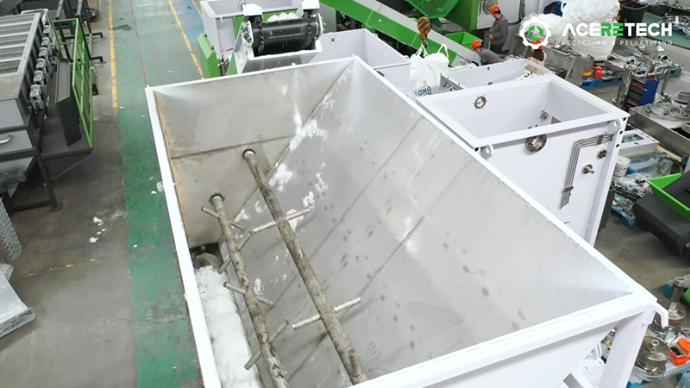

La serie HS utiliza una estructura de tolva diseñada para evitar la formación de puentes de material y facilitar su desplazamiento hacia el rotor.
La geometría de la tolva está concebida para reducir la tendencia de las fibras a quedar suspendidas o a formar grandes puentes sobre la cámara de corte.
Esto favorece una alimentación de material más continua durante la operación.

La serie HS también incorpora una estructura espiral de guiado de material dentro de la zona de trituración.
Su función es ayudar a dirigir el material hacia abajo, hacia la zona de corte.
En el caso de fibras largas, un guiado eficaz es fundamental, ya que reduce la probabilidad de que las fibras se acumulen simplemente alrededor del eje del rotor.
En su lugar, el material se dirige continuamente hacia el área de corte para una mayor reducción de tamaño.
Este diseño resulta especialmente relevante al procesar materiales de fibra larga y flexible.

La serie HS utiliza un rotor optimizado en forma de V para el proceso de trituración.
La disposición del rotor y de las cuchillas está diseñada para garantizar un contacto eficaz entre el material y las herramientas de corte.
Para los residuos de fibra de PA6, la configuración del rotor ayuda a:
• Arrastrar el material hacia la zona de corte
• Lograr un corte eficaz
• Reducir la acumulación innecesaria de material
• Favorecer una operación estable
• Reducir la tendencia de las fibras largas a enroscarse alrededor del rotor
El rotor está equilibrado dinámicamente para garantizar un funcionamiento mecánico estable.
Las características del material triturado final dependen del propio material y de la configuración seleccionada de la máquina.

Aunque la fibra de PA6 es ligera, el material en sí es resistente y puede generar una considerable resistencia mecánica durante la trituración, especialmente al procesar haces de fibra densos o masas enmarañadas.

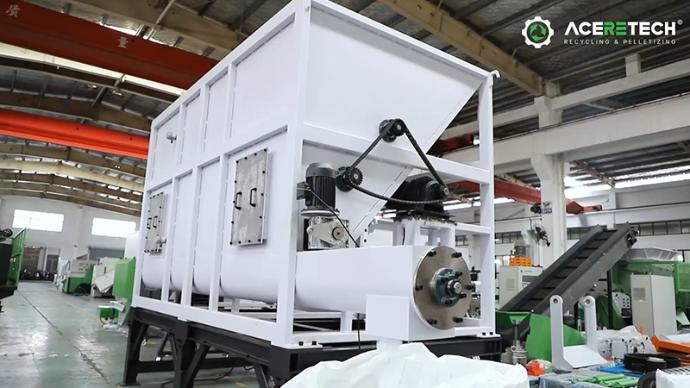

La serie HS está equipada con un sistema de accionamiento de alta resistencia que consta de:
• Motor de alto rendimiento
• Reductora de alta resistencia
• Sistema de transmisión de alto par
El sistema de accionamiento proporciona el par necesario para procesar continuamente materiales de fibra resistentes.
Esto permite a la trituradora gestionar las variaciones en la densidad del material y en las condiciones de alimentación durante la operación.

La serie HS está equipada con un sistema de control inteligente por PLC para supervisar el estado operativo de la máquina. El sistema de control supervisa parámetros tales como:
• Corriente del motor
• Presión hidráulica
• Carga del rotor
• Estado operativo del equipo
Cuando se produce una condición de sobrecarga, el rotor puede invertir automáticamente su sentido de giro para ayudar a eliminar la obstrucción.
Una vez eliminada la obstrucción, el sistema puede reanudar su funcionamiento normal.
Esta función de protección automática ayuda a reducir los tiempos de inactividad innecesarios y protege los componentes mecánicos principales de la trituradora.

Para esta aplicación, el proceso principal es:

Residuos de fibra de PA6 → Alimentación mediante cinta transportadora → Trituradora de eje único HS → Fibra de PA6 triturada

Esta es la etapa de reducción de tamaño propiamente dicha que abarca esta aplicación.
El material triturado puede transferirse posteriormente al sistema de reciclaje o procesamiento del cliente, según la aplicación final.
Por lo tanto, el proceso posterior no se considera parte del caso de trituración HS en sí mismo.

La trituradora HS se utiliza como equipo inicial de reducción de tamaño.
Tras la trituración, el siguiente paso depende del estado del material y de los requisitos finales de reciclaje del cliente.
Por ejemplo, la fibra de PA6 triturada puede transferirse a procesos posteriores si se requiere un tratamiento adicional.

Las posibles operaciones posteriores pueden incluir:
• Reducción adicional del tamaño
• Lavado
• Secado
• Granulación (pelletizado)
• Otros procesos de tratamiento del material

Sin embargo, estos procesos dependen de los requisitos específicos del cliente y no deben considerarse parte de la configuración de trituración HS descrita en esta aplicación.
La función clave del sistema HS es reducir el tamaño y el volumen de materiales difíciles de fibra larga, facilitando así su manipulación para procesos posteriores.

1. Alimentación constante de fibra de baja densidad
La cinta transportadora y el empujador hidráulico trabajan conjuntamente para mantener un flujo de material más estable.

2. Reducción de la formación de puentes de material
El diseño de la tolva ayuda a reducir la formación de grandes puentes de fibra que pueden interrumpir la alimentación.

3. Reducción del enrollamiento de fibra
La estructura de guiado del material y el rotor optimizado ayudan a reducir la tendencia de las fibras largas a acumularse alrededor del rotor.

4. Trituración de alta resistencia
El sistema de accionamiento de alto par proporciona la fuerza mecánica necesaria para materiales de fibra de PA6 resistentes.

5. Protección automática contra sobrecargas
El sistema PLC puede invertir automáticamente el sentido de giro del rotor cuando se produce una sobrecarga, ayudando a eliminar obstrucciones y a proteger el equipo.

6. Apto para diferentes formas de fibra
El sistema puede procesar residuos de fibra de PA6 en diversas formas físicas, incluyendo restos de hilo, haces de fibra, recortes textiles y materiales de fibra enmarañados.

El valor principal de la trituradora HS en esta aplicación no es simplemente reducir el tamaño de la fibra de PA6.
Consiste en facilitar el procesamiento de un material difícil de manejar.
Antes de la trituración, los residuos de fibra larga y enmarañada pueden resultar difíciles de alimentar, transportar, almacenar y procesar.
Tras la trituración, el material presenta un tamaño y volumen reducidos, facilitando su transferencia a equipos posteriores de reciclaje o procesamiento.

Por tanto, el proceso puede resumirse así:

Residuos de fibra de PA6 larga/enmarañada → Alimentación estable → Trituración controlada → Fibra de PA6 de tamaño reducido → Manipulación posterior más sencilla

Este es el principal valor de aplicación demostrado por la serie HS en el reciclaje de fibra de PA6.

Esta aplicación demuestra el uso de la trituradora de eje único ACERETECH serie HS para residuos de fibra de PA6 larga y enmarañada.
El principal desafío de la aplicación radica en la forma física del material, más que simplemente en el tipo de polímero.
Las fibras de PA6 largas y flexibles tienen una fuerte tendencia a enmarañarse, formar puentes y enrollarse alrededor de los componentes giratorios. Para abordar estas características, la serie HS combina:
Alimentación por cinta transportadora
Empujador hidráulico
Tolva con sistema anti-bloqueo (anti-bridging)
Estructura en espiral para la guía del material
Rotor en V optimizado
Sistema de accionamiento de alta resistencia
Control inteligente por PLC

Estas características trabajan en conjunto para proporcionar una alimentación estable y una reducción de tamaño controlada de los residuos de fibra de PA6.
El material triturado resultante puede transferirse posteriormente a equipos de reciclaje o procesamiento, según los requisitos del cliente.
Por lo tanto, la serie HS ofrece una solución práctica de trituración inicial para residuos de fibra de PA6 largos, flexibles y enredados.

Para residuos de fibra de PA6 largos, flexibles y enredados, la trituradora de eje único serie HS de ACERETECH ofrece una solución especializada de reducción de tamaño inicial.
El sistema combina:
Alimentación por cinta transportadora → Empuje hidráulico → Diseño anti-bloqueo → Trituración controlada → Fibra de tamaño reducido
El material triturado puede transferirse al sistema de reciclaje o procesamiento posterior del cliente, según los requisitos específicos de la aplicación.
Contacte a ACERETECH para analizar su aplicación de trituración de fibra de PA6.
