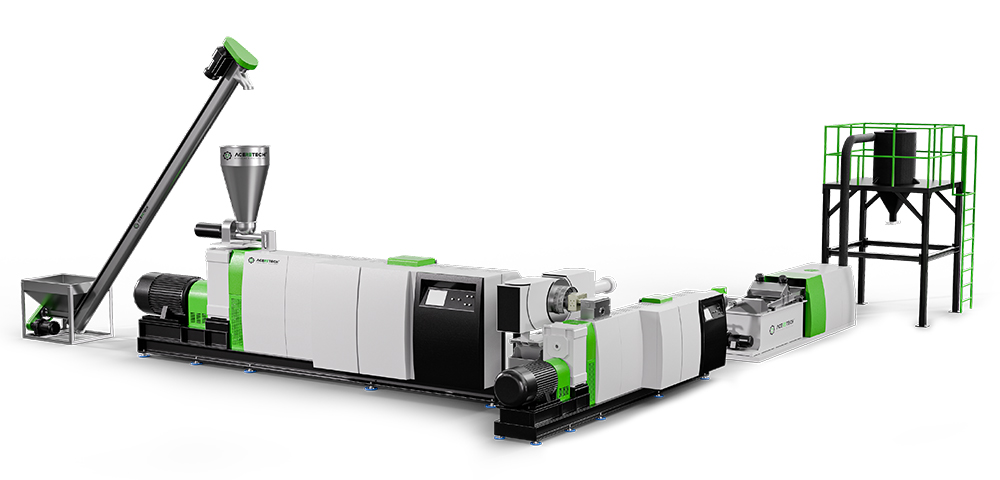

Шнековый загрузчик
Шнековый загрузчик
Измельченные куски или крупные хлопья подаются шнековым загрузчиком в одношнековый экструдер, где происходит их пластикация. Система вакуумной дегазации удаляет летучие вещества и влагу, после чего расплав проходит через систему фильтрации и гранулируется. В зависимости от диаметра шнека производительность может варьироваться от 100 до 1000 кг/ч.
Основной дозатор (объемный)
Подает материал в экструдер. Оснащен перемешивающим шнеком для предотвращения зависания материала в нижней части бункера. Бункер подачи укомплектован датчиком уровня. Возможна установка дополнительных боковых дозаторов для ввода добавок.
Редуктор
Редуктор
В оборудовании ADS используется редуктор с высоким крутящим моментом. Он отличается использованием высокопрочных материалов, прецизионной передачей, мощными упорными подшипниками, а также эффективными системами смазки и охлаждения. Это ключевой узел, обеспечивающий стабильную и эффективную работу экструдера в условиях высоких нагрузок.
Интеллектуальное управление
Удаленный мониторинг и передача информации
Реализация мониторинга параметров в реальном времени и быстрое устранение неполадок.
Интеллектуальная система управления
Запуск одной кнопкой
В соответствии со встроенной логической последовательностью и требованиями к процессу, система гранулирования ASP может быть запущена одной кнопкой «СТАРТ», что позволяет избежать ошибок, которые могут возникнуть при ручном управлении.
Остановка одной кнопкой
Остановка работающей машины может быть осуществлена одной кнопкой «СТОП» благодаря модульной конструкции ПЛК, что защищает систему от повреждений, вызванных ручным управлением.
Аварийная остановка
Нажмите кнопку «Аварийная остановка» при возникновении аварийной ситуации.
Одношнековый экструдер
Корпус
Высокоизносостойкий биметаллический цилиндр позволяет одношнековому экструдеру значительно продлить срок службы ключевых компонентов при работе с жесткими пластиками, обеспечивая стабильное и непрерывное производство.
Одношнековый экструдер
Наша уникальная конструкция одношнекового экструдера обеспечивает бережное пластифицирование и гомогенизацию материалов. Наш биметаллический шнек и цилиндр обладают высокой коррозионной стойкостью, износостойкостью и длительным сроком службы.

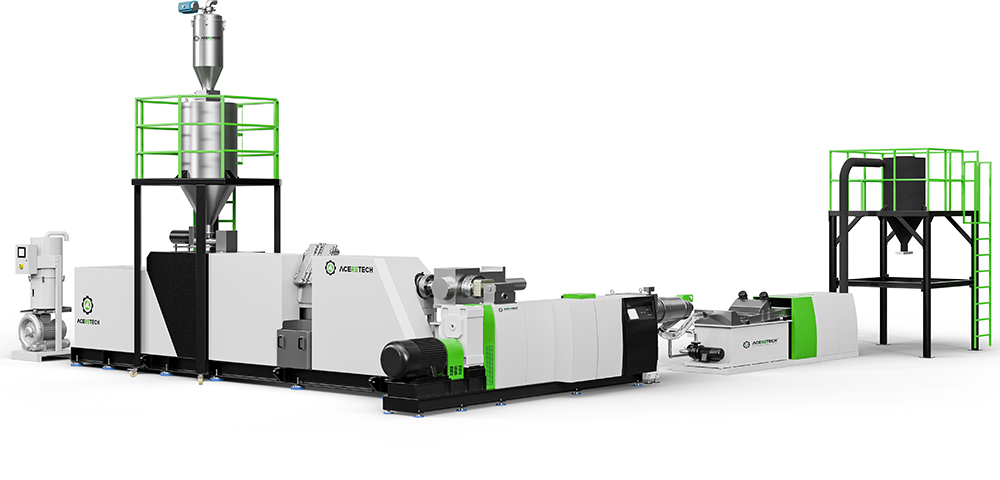

Двухкаскадная система одношнековых экструдеров
Система состоит из двух одношнековых экструдеров, соединенных последовательно. Она предназначена для переработки сложных материалов: с сильными загрязнениями (в том числе печатной краской), высокой влажностью, плохой текучестью, чувствительностью к температуре и высоким содержанием примесей. Такие материалы требуют использования систем двойной фильтрации, многоступенчатого удаления газов и т. д.
Двойная зона вакуумной дегазации
Два порта вакуумной дегазации
Наличие двух портов вакуумной дегазации обеспечивает эффективное удаление летучих веществ (включая низкомолекулярные соединения) и влаги, что повышает качество гранул. Это особенно важно при переработке материалов с большим количеством печатной краски.
Система фильтрации
- На выходе экструдера может быть установлен стандартный двухпозиционный поршневой фильтр, обеспечивающий высокую эффективность очистки.
- Увеличенный срок службы фильтрующей сетки и снижение частоты ее замены.
- Удобство эксплуатации и непрерывная работа: быстрая замена сетки без остановки оборудования.
- Очень низкие эксплуатационные расходы.
Поршневой фильтр непрерывного действия
Пластинчатый фильтр
Фильтр пластинчатого типа оснащен двумя фильтрующими пластинами. Во время замены одной сетки вторая продолжает работать, обеспечивая непрерывный процесс. Круглый керамический нагреватель гарантирует равномерный и стабильный нагрев.
Самоочищающийся фильтр
В данной модели используется разработанный нами самоочищающийся фильтр. Новая система SCF (Self-Cleaning Filtration) позволяет осуществлять непрерывную экструзию при переработке, что особенно актуально для грануляции сильно загрязненных материалов. Система SCF способна удалять из расплава до 5% загрязнений, таких как бумага, древесина, алюминий, нерасплавившийся пластик, резина и т.д.
Система грануляции
Экструзионная головка
Ключевая особенность конструкции — отсутствие прямого контакта поверхности головки с охлаждающей водой. Это обеспечивает равномерный нагрев головки и стабильный выход расплава даже при низкой производительности. Идеально подходит для материалов с низким индексом текучести расплава (MFI).
Система грануляции с водяным кольцом
- Саморегулирующаяся гранулирующая головка обеспечивает высокое качество гранул и длительную непрерывную работу благодаря поддержанию оптимального давления ножей.
- Скорость вращения ножей регулируется автоматически в зависимости от давления экструзии расплава.
- Быстрая и простая замена ножей без необходимости дополнительной регулировки, что экономит время.
Система гранулирования стренгового типа
Система стренгового гранулирования — это классическая технология переработки пластмасс, широко применяемая в сферах рециклинга и компаундирования. Процесс включает последовательные этапы: экструзию в виде стренг (нитей), охлаждение и последующую резку на гранулы. Отличается простой конструкцией и удобством в обслуживании.
Система подводного гранулирования
Высокоавтоматизированная система гранулирования. Подходит для материалов с высоким показателем текучести расплава (ПТР) и при необходимости обеспечения высокой производительности. В состав системы входят гранулятор, клапан, трубопровод для транспортировки, оборудование для обезвоживания, вибросито и бункер-накопитель.
Вибрационное сито
Вибрационная сушилка
- Сочетание передового вибрационного сита для обезвоживания и горизонтальной центробежной сушилки обеспечивает высокую эффективность сушки гранул при сниженном энергопотреблении.
- Сборная конструкция сит: сита крепятся винтами, а не сваркой, что упрощает их замену в процессе эксплуатации.
Пластиковые гранулы
Конечный продукт: пластиковые гранулы, пригодные для повторного использования в производстве высококачественных изделий из пластмасс.
Система упаковки
Система упаковки
- Готовые гранулы, прошедшие контроль качества, подаются потоком воздуха в бункер-накопитель и фасуются в биг-бэги.
- Опционально: системы онлайн-мониторинга производительности и количественного взвешивания.
