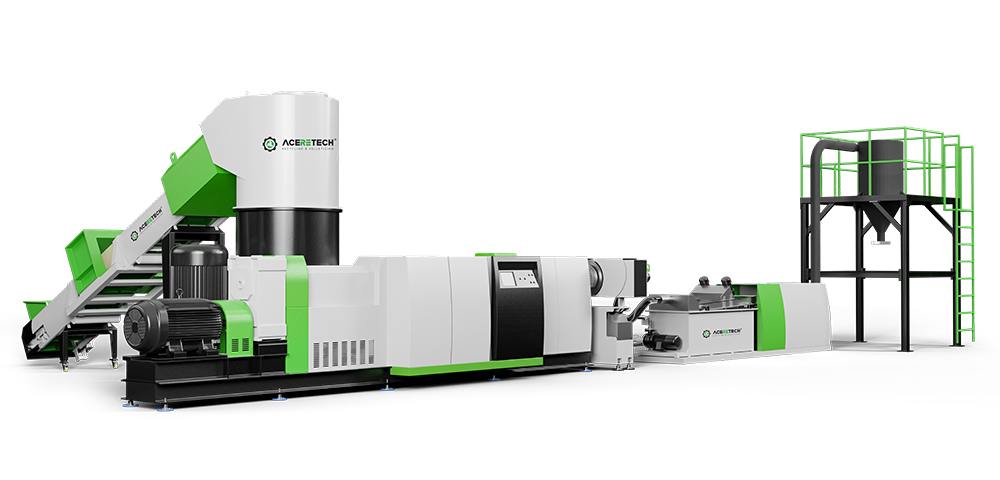

ACS-H单阶压实切割塑料回收造粒生产线

https://www.aceretech.com/web/image/product.template/24/image_1920?unique=79a970e

    This combination does not exist.

    高性能、低投资的废塑料回收造粒解决方案

    Aceretech ACS-H 切割压实机回收制粒系统将破碎、压实、塑化和制粒功能结合到一个步骤中,使其成为各种塑料材料的可靠而有效的解决方案。
    ACS-H 系统可以轻松处理塑料薄膜、拉菲草、长丝、袋子、编织袋和发泡材料。它可以生产高质量的颗粒,可直接用于吹膜、管材挤出和注塑生产线。该系统还可以处理不同种类的塑料材料,如 PE、PP、PS、ABS、XPS、EPS 和 PVB。
    ACS-H 采用专门设计的造粒机设计,可以快速高效地将各种塑料流切割成小而均匀的薄片或再研磨物。这些造粒机非常耐用,可以处理塑料回收的各种应用,例如研磨塑料瓶、薄膜和小型硬质塑料。
    ACS-H 造粒机系统是塑料回收和造粒的终极解决方案。它可以提供更高的产量和更低的能耗,为您节省时间和金钱。请阅读我们ACS-H TM塑料造粒生产线的具体描述。






    回收与材料

    优点


    01.   高品质螺杆

    优质双合金耐磨螺杆,确保两年产量不下降。

    02.   结构简单

    单螺杆塑料造粒机结构设计比较简单,操作维护方便。

    03.   适应性强

    可加工多种塑料原料,如PP、PE、PET、PVC等,适用范围广。

    04.   产量稳定

    单螺杆塑料造粒机运行稳定,产量有保证,有利于提高生产效率。

    05.   自动化程度高

    智能PLC系统实现全自动化,降低人工成本,运行稳定。

    06.  卓越品质

    造粒后的塑料颗粒均匀,光泽度好,满足下游企业的需求。

    规格


    回收材料
    PET, HDPE, LDPE, PP, PE, BOPP, CPP, OPP, PA, PC, PS, PU, ABS EPS, XPS, PVB
    螺杆材质 338CrMoAlA (SACM-645), 双金属(可选)
    系统组成
    带式输送机、切割压实机、单螺杆挤出机、过滤、造粒机、水冷装置、脱水段、输送风机、产品料仓
    螺杆长径 36/1, 42/1 (根据回收特性)
    料筒加热器
    陶瓷加热器或远红外线加热器
    造粒方式
    水环切粒/水条切粒/水下切粒
    机筒冷却
    通过鼓风机对风扇进行空气冷却
    技术服务
    项目设计、工厂建设、安装和建议、调试


    机器型号
    压实仓
    单螺杆挤出机

    体积 (Liter)
    电机功率 (kw)
    螺杆直径 (mm)
    长/深 挤出机电机 (kw) 输出能力 (kg/h)
    ACS-H300/80
    300
    37 80
    36
    AC 55 160-220
    ACS-H500/100
    500
    75
    100
    36
    AC 110
    300-380
    ACS-H800/120
    800
    110
    120
    36
    AC 160
    450-550
    ACS-H1000/140
    1000
    132
    140
    36
    AC 200
    600-700
    ACS-H1200/160
    1200
    160
    160
    36
    AC 250
    800-1000
    ACS-H1600/180
    1600
    200
    180
    36
    AC 315
    1000-1200

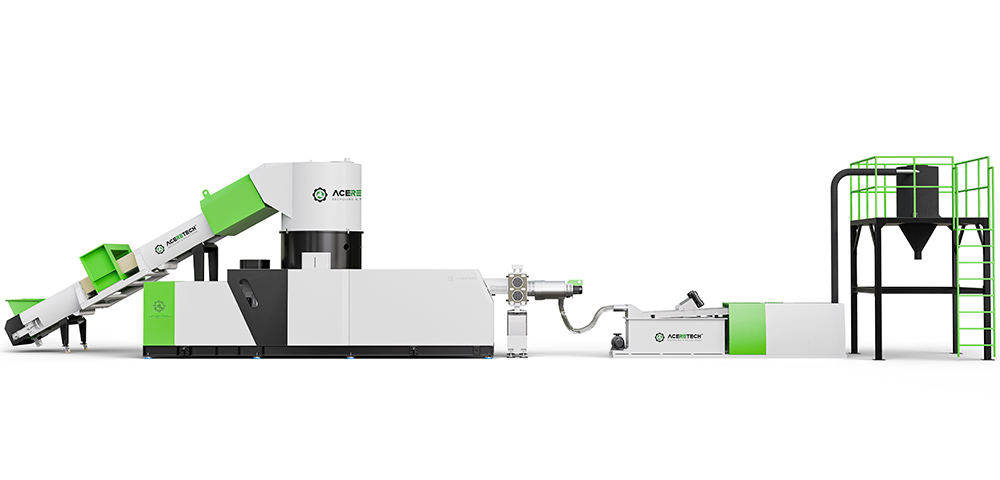

    acs-h 塑料造粒系统



    查看详情


    物料运输

    上料

    标准设计,薄膜、长丝、拉菲草等塑料废料通过皮带输送机输送到压实室;为处理卷料边角料,可选配卷料牵引装置。传送带和牵引装置的电机驱动与 ABB 变频器配合使用。传送带的进给速度或辊牵引的速度是全自动的,取决于压路机房间的装满程度。
    金属探测仪可与皮带输送机结合,与控制系统联锁,在进料时发现金属时发出警告和停止系统。

    金属探测器

    金属探测器可以与皮带输送机结合使用,并与控制系统联锁,如果在进料中发现金属,则发出警告并停止系统。

    碎和压实

    伺服电机推拉门

    它可以处理硬质和软质材料。滑动闸门控制物料在压实机内的停留时间,达到预干燥的效果,保证干净干燥的物料进入筒体。达不到处理效果的材料将无法进入下一道工序。 PLC精确控制强制进料量,确保产能。

    高亮度灯筒

    配备高亮度灯筒,专为查看压实舱内物料情况而设计。该灯筒采用高品质LED灯珠,光线均匀且亮度十足,操作人员可以直观地观察到物料在压实舱内的分布情况,及时调整喂料速度和压实程度,确保造粒过程的顺畅进行。此外,灯筒的外壳采用防护等级高的材料制成,有效防止粉尘和水分侵入,保证了灯筒的长期稳定运行。

    压实仓

    刀盘上的旋转刀片和壁上的固定刀片将塑料材料切成小片。高速摩擦产生的热量对片料进行预热和干燥,使其收缩。
    弧形板在刀盘的离心力作用下将物料向下引导到挤出机。
    这种破碎、预热和压实的组合过程使小体积密度的塑料能够稳定有效地进料。

    压实机旋转刀片

    旋转刀片和固定刀片将物料切成小片。高速旋转的叶片产生的摩擦热会使薄片过热并收缩。

    单螺杆挤出机

    机筒

    由于超长的长径比,生产线中的单级挤出机可作为双级挤出机使用。在中间的双活塞式筛网过滤器之后,可以在最后增加一个过滤器。双重过滤标准可以提高最终产品颗粒的质量和性能。

    单螺杆挤出机

    我们独特的设计单螺杆挤出机温和地塑化和均化材料。我们的双金属挤出机具有很好的防腐、耐磨和长寿命。

    双真空脱气区

    双真空脱气区

    双真空脱气区,有效去除小分子、水分等挥发物,提高颗粒质量,特别适用于厚重印刷品。

    智能控制

    远程监控与信息传输

    系统程序远程监控和传输系统,蓝牙均可用于ACS系统实现远程监控和信息传输功能。

    智能控制

    智能启动:一键启动 按照设定的物流顺序和物料处理要求,联锁系统模块可以“一键启动” 智能停止:一键启动 ACS系统中的每个相关模块部件都可以一键关闭。紧急停止ACS系统具有紧急停机功能,以防机器运行过程中出现不确定风险。

    欧洲电气

    电气设备精选欧洲品牌电器元件,确保设备在运转过程中的高效与安全。
    设备配电系统设计合理,线路布局清晰,有效降低了故障率。

    过滤系统

      不停机活塞式过滤器
    • 挤出机机头可安装常规单板/活塞双工位换网器或不停机双板/活塞四工位,过滤性能显着。
    •  滤网寿命长,滤网更换频率低:过滤面积大,滤网寿命长。
    •  使用方便不停机型:换网方便快捷,无需停机。
    • 非常低的运营成本。
    板式过滤器

    板式过滤器由两个过滤板制成连续式。换网时至少有一个过滤器在工作。环形加热器,加热持续稳定。

    自清洁过滤器

    该机型结合了我公司自主研发的自清洗过滤器。全新的SCF自清洗过滤系统,实现不停机回收挤压,特别适用于高污染物料的再造粒。 SCF 过滤系统可以处理和去除熔体流动中高达 5% 的污染物,可以将污染物分离为:纸张、木材、铝、未熔化的塑料和橡胶等。

    造粒系统

    模头

    对于需要更好的熔体过滤和更高的产量来说,这是最合适的工艺。在第一阶段,可以为两阶段造粒生产线设计两台或多台单螺杆挤出机,然后它们可以同时进入第二阶段挤出机。



    水环造粒系统
    • 由于始终正确的刀片压力,自动调节制粒机头可实现最佳的颗粒质量和较长的正常运行时间。
    •  旋转叶片的转速是根据熔体挤出压力自动进行的。
    • 切粒机刀片更换方便快捷,无需调整工作,节省时间。
    拉条切粒

    条状的熔融塑料线材通过冷却水槽,迅速冷却固化。在冷却过程中,条带由牵引装置拉出,保持一定的速度和稳定性。然后,条带进入切粒机,由旋转的切刀切成一定长度的颗粒。



    水下造粒系统

    高度自动化的造粒系统。适用于MFI高、产能要求高的材料。该系统包括造粒机、阀门、输送管道、脱水振动筛、料仓。



    振动干燥

    振动干燥
    • 先进的脱水振动筛结合卧式离心脱水,干燥颗粒性能高,能耗低。
    •  组装筛网:筛网采用螺丝安装固定,无需焊接,方便日后更换筛网。
    塑料颗粒

    最终输出:塑料颗粒,塑料颗粒可再次用于生产高质量的塑料制品



    包装系统

    包装系统
    • 最终合格的颗粒在这里存放,干燥摇床配合卧式离心机干燥效果好,能耗低。
    • 容量在线监测和定量称重系统。


    产品特点

    产品参数

    型号
    需要包装的材料
    称重范围
    包装速度 包装精度 功率

    颗粒 20-25kg/bag
    200bag/h ±0.1% 2kw
    ACGS-DA(R)
    气体消耗量
    重量
    环境温度
    气压
    噪音

    18 m ³ /h 1.5-2t
    0-40℃
    0.5-0.7MPa
    ≤ 75db
    Aceretech Palletizing Conveyor System

    码垛输送系统


    封好的包装物倒在接料皮带机上后,爬坡输送机将包装物提升到所需高度,供机器人码垛抓取,然后进入重量复检秤进行精度复检,精度不合格的产品由剔除整形机剔除,合格产品由振动整形压实输送机进行振动整形。整形完成后,包装物被输送到编码输送机的位置进行编码,编码完成后,包装物被输送到抓取输送机上,等待机器人抓取码垛。

    码垛输送系统包括

    Aceretech Stacking Robot System

    码垛机器人系统


    * 采用人体工程学设计,操作舒适轻便;
    * 中英文显示,界面友好;
    * 双重安全开关,充分保证人员操作安全;
    * 配备 USB 接口,支持教学程序导入/导出;



    托盘存储系统

    托盘存储仓通过空托盘输送机将空托盘输送到码垛输送机上,等待机器人码垛。当抓取输送机上有物料包时,机器人开始码垛,并将其码垛到码垛输送机的托盘上;按照规定的分组方式完成码垛作业,满堆的物料包装将进入在线缠绕机进行自动裹膜,再由覆顶机在顶部盖膜;裹好后的产品进入满堆叉取输送机,等待叉车取走。
