Транспортировка материала
Шнековый загрузчик
Измельченные куски или крупные хлопья подаются шнековым загрузчиком в одношнековый экструдер, где происходит их пластикация. Система вакуумной дегазации удаляет летучие вещества и влагу, после чего расплав проходит через систему фильтрации и гранулируется. В зависимости от диаметра шнека производительность может варьироваться от 100 до 1000 кг/ч.

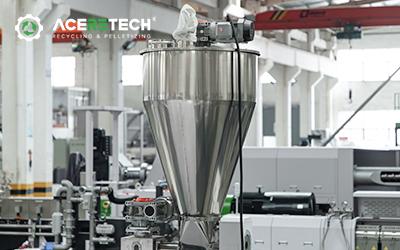

Основной дозатор (объемный)
Объемный дозатор обеспечивает количественную подачу материала путем контроля объема (а не веса) потока. Скорость работы дозатора регулируется частотным преобразователем.

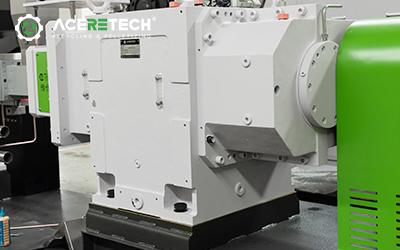

Редуктор
Редуктор
Редуктор снижает частоту вращения двигателя до рабочей скорости шнеков и распределяет крутящий момент на два выходных вала. Отличается низким уровнем шума и высоким выходным крутящим моментом.
Двухшнековый экструдер

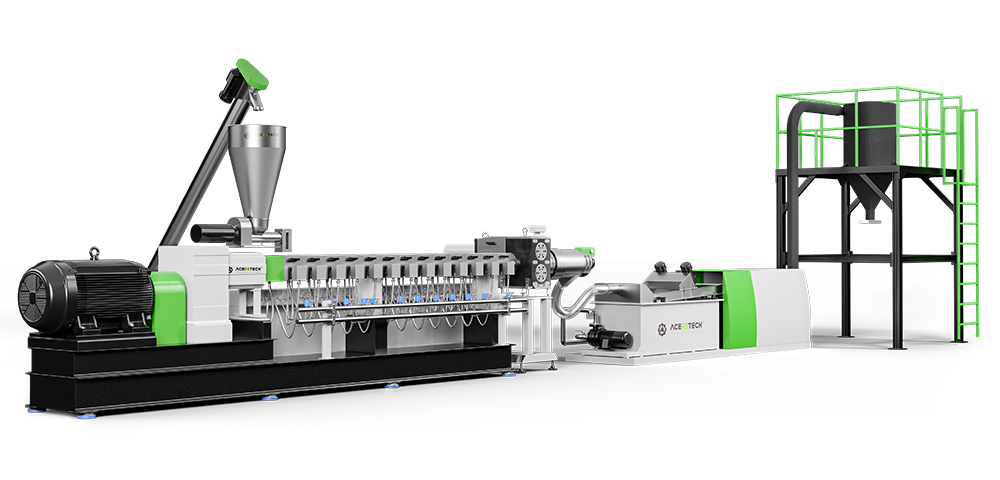

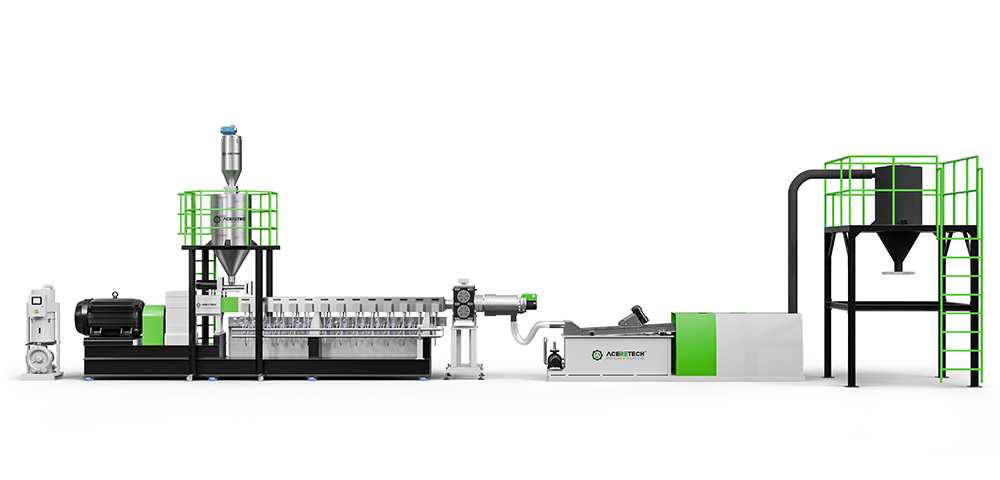

Параллельный двухшнековый экструдер серии ATE
Двухшнековый экструдер обеспечивает бережную пластикацию материала.
Наш экструдер с уникальным биметаллическим цилиндром отличается высокой эффективностью гомогенизации и длительным сроком службы.
Смотровое окно бункера
Позволяет визуально контролировать рабочее состояние оборудования.
Вакуумная система дегазации
Система удаляет летучие вещества из расплава полимера, улучшая качество гранул. Оснащена обратным клапаном для предотвращения противотока воды.
Литой нагреватель (медный или алюминиевый)
Литой нагреватель (медный или алюминиевый) прост в монтаже и демонтаже. Обеспечивает быстрый нагрев и низкие энергозатраты.
Система охлаждения умягченной водой
Входные и выходные трубопроводы изготовлены из нержавеющей стали. Расход охлаждающей воды регулируется ручными клапанами, а подача воды (открытие/закрытие) — электромагнитными клапанами.
Система фильтрации
- На головке экструдера может быть установлен двухпозиционный поршневой фильтр, обеспечивающий высокую эффективность фильтрации.
- Увеличенный срок службы фильтрующей сетки, снижение частоты ее замены.
- Удобство в эксплуатации и непрерывная работа: быстрая замена сетки без остановки экструдера.
- Очень низкие эксплуатационные расходы.
Поршневой фильтр непрерывного действия
Плавленый фильтр
Пластинчатый фильтр оснащен двумя фильтрующими пластинами. Во время замены одной сетки в работе остается как минимум одна фильтрующая пластина. Керамический нагреватель круглой формы для равномерного и стабильного нагрева.

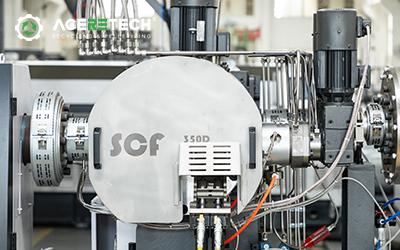

Самоочищающийся фильтр
В данной модели используется разработанная нами система самоочищающейся фильтрации. Новая система SCF обеспечивает непрерывный процесс экструзии с рециркуляцией материала, что делает ее особенно эффективной для грануляции сильно загрязненного сырья. Система SCF способна удалять из расплава до 5% посторонних включений, таких как бумага, древесина, алюминий, нерасплавившийся пластик, резина и т. д.
Система грануляции
Экструзионная головка
Ключевая особенность заключается в том, что поверхность головки экструдера не контактирует напрямую с охлаждающей водой. Такая конструкция обеспечивает равномерный нагрев головки и стабильный выход расплава даже при низкой производительности. Система особенно подходит для переработки материалов с низким показателем текучести расплава (ПТР).
Система гранулирования с водяным кольцом
- Постоянное давление ножей обеспечивает их длительный срок службы.
- Скорость вращения ножей регулируется автоматически в зависимости от давления экструзии расплава.
- Быстрая и простая замена ножей; повторная калибровка держателя ножей не требуется.
Система гранулирования стренговым методом
Стренговое гранулирование — это классическая технология, широко применяемая в сферах переработки и компаундирования пластмасс. Процесс включает последовательные этапы: экструзия в виде стренг (нитей), охлаждение и последующая резка на гранулы. Отличается простой конструкцией и легкостью в обслуживании.
Система подводного гранулирования
Высокоавтоматизированная система гранулирования. Подходит для материалов с высоким ПТР и процессов, требующих высокой производительности. В состав системы входят гранулятор, клапан, трубопровод для транспортировки, оборудование для обезвоживания, вибросито и бункер-накопитель.
Вибросито
Вибрационная сушилка
- Сочетание высокоэффективного обезвоживающего вибросита и горизонтальной центрифуги обеспечивает получение качественных сухих гранул при низком энергопотреблении.
- Сборная конструкция сит: сита крепятся винтами, а не сваркой, что упрощает их замену в процессе эксплуатации.
Пластиковые гранулы
Конечный продукт: пластиковые гранулы, пригодные для повторного использования в производстве высококачественных изделий.
Система упаковки
Система упаковки
- Готовые гранулы пневматическим способом подаются в бункер-накопитель и фасуются в биг-бэги.
- Опционально: система онлайн-мониторинга производительности и система количественного взвешивания.
